Access Floor Panel
- Access Floor Panel
- SB TECHは最新、最高仕様の設備・自動化システムの生産ラインを構築しており、 全体工程はリアルタイムのモニタリングを通じて厳格に品質管理しており、 最高の品質で顧客社に供給しています。
- Access Floor Panel 製品群
- Access Floor Panelは半導体製造施設はもちろん、各種の医療施設、流通施設、データセンター、 航空施設など多様な分野で幅広く使用されています。

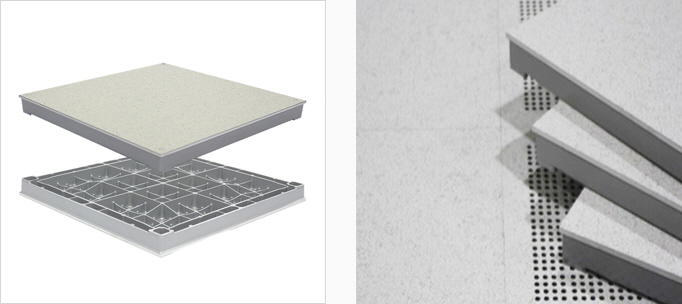

ALUMINUM BLIND PANEL
BLIND PANEL
ハイテク産業の発展と共に高荷重の装備の安定的な運営
のために、Raised Access Floorの種類の中で最大荷
重を支えられる製品です。
ハイテク産業の発展と共に高荷重の装備の安定的な運営 のために、Raised Access Floorの種類の中で最大荷 重を支えられる製品です。
製品の仕様
格子型構造及び上部面の一体型構造に力の分散を極大化できるようにアルミニウムを高密度で鋳造し、先端の装備および高荷重装備の運営に最も適合するように設計されており、安定的な移動性、既存製品との完璧な互換性、上部仕上げ材の選択が容易します。
BLIND PANEL
Model
Thickness
Concentrated Load (jgf)
Ultimate Load (kgf)
Note
½ Edge
½ Edge
SB-E3S
32-36T
600
1,500
500mm x 500mm
SB-E3L
39-49T
550
1,400
600mm x 600mm
SB-E3N
39-49T
650
1,600
600mm x 600mm
SB-E3M
39-49T
800
2,000
600mm x 600mm
SB-E4L
44-49T
850
2,000
600mm x 600mm
SB-E4LS
44-49T
850
2,000
600mm x 600mm
SB-E4N
48-49T
1,000
2,300
600mm x 600mm
SB-E4M
48-49T
1,200
2,400
600mm x 600mm
SB-E4E
48-49T
1,500
3,300
600mm x 600mm
SB-E4U
48-49T
1,800
4,000
600mm x 600mm
SB-E4US
48-49T
2,000
4,000
600mm x 600mm
SB-E2N
48-49T
2,700lbs
5,400lbs
24in x 24in
SB-E2M
48-49T
3,306lbs
6,614lbs
24in x 24in
格子型構造及び上部面の一体型構造に力の分散を極大化できるようにアルミニウムを高密度で鋳造し、先端の装備および高荷重装備の運営に最も適合するように設計されており、安定的な移動性、既存製品との完璧な互換性、上部仕上げ材の選択が容易します。
| Model | Thickness | Concentrated Load (jgf) | Ultimate Load (kgf) | Note |
|---|---|---|---|---|
| ½ Edge | ½ Edge | |||
| SB-E3S | 32-36T | 600 | 1,500 | 500mm x 500mm |
| SB-E3L | 39-49T | 550 | 1,400 | 600mm x 600mm |
| SB-E3N | 39-49T | 650 | 1,600 | 600mm x 600mm |
| SB-E3M | 39-49T | 800 | 2,000 | 600mm x 600mm |
| SB-E4L | 44-49T | 850 | 2,000 | 600mm x 600mm |
| SB-E4LS | 44-49T | 850 | 2,000 | 600mm x 600mm |
| SB-E4N | 48-49T | 1,000 | 2,300 | 600mm x 600mm |
| SB-E4M | 48-49T | 1,200 | 2,400 | 600mm x 600mm |
| SB-E4E | 48-49T | 1,500 | 3,300 | 600mm x 600mm |
| SB-E4U | 48-49T | 1,800 | 4,000 | 600mm x 600mm |
| SB-E4US | 48-49T | 2,000 | 4,000 | 600mm x 600mm |
| SB-E2N | 48-49T | 2,700lbs | 5,400lbs | 24in x 24in |
| SB-E2M | 48-49T | 3,306lbs | 6,614lbs | 24in x 24in |

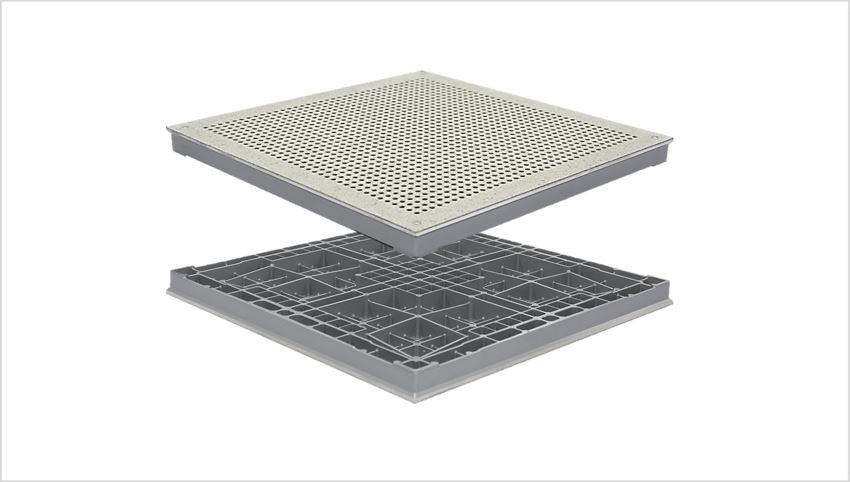

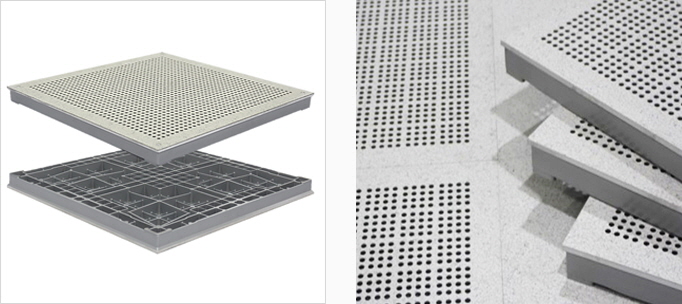

ALUMINUM PERFORATED PANEL
PERFORATED PANEL
Clean Room内Air Flow Systemの運営に向けた製品で、
アルミニウムを高密度で鋳造後上部面をPerforatingす
る製品とHoles加工後にも完璧な伝導性を維持します。
Clean Room内Air Flow Systemの運営に向けた製品で、 アルミニウムを高密度で鋳造後上部面をPerforatingす る製品とHoles加工後にも完璧な伝導性を維持します。
製品の仕様
風量調整が必要な場所およびその適正荷重が要求される位置に設置される製品で、Holes SizeによってOpen Ratioの変更の生産が可能とし、AL.Damper付きで開口率を最小限に維持できるように工夫された製品です。
PERFORATED PANEL
Model
Thickness
Concentrated Load (jgf)
Ultimate Load (kgf)
Open Ratio
Note
½ Edge
½ Edge
SP-E3S
32-36T
500
1,300
500mm x 500mm
SP-E3L
39-49T
500
1,300
20%
600mm x 600mm
SP-E3N
39-49T
600
1,500
20%
600mm x 600mm
SP-E3M
39-49T
700
1,800
20%
600mm x 600mm
SP-E4L
44-49T
800
1,900
18%
600mm x 600mm
SP-E4LS
44-49T
800
1,900
18%
600mm x 600mm
SP-E4N
48-49T
1,000
2,200
18%
600mm x 600mm
SP-E4M
48-49T
1,200
2,300
20%
600mm x 600mm
SP-E4E
48-49T
1,500
3,200
18-20%
600mm x 600mm
SP-E4U
48-49T
1,600
3,800
18-20%
600mm x 600mm
SP-E4US
48-49T
2,000
3,800
18-20%
600mm x 600mm
SP-E2N
48-49T
2,500lbs
5,100lbs
18-20%
24in x 24in
SP-E2M
48-49T
3,086lbs
6,393lbs
18-20%
24in x 24in
風量調整が必要な場所およびその適正荷重が要求される位置に設置される製品で、Holes SizeによってOpen Ratioの変更の生産が可能とし、AL.Damper付きで開口率を最小限に維持できるように工夫された製品です。
| Model | Thickness | Concentrated Load (jgf) | Ultimate Load (kgf) | Open Ratio | Note |
|---|---|---|---|---|---|
| ½ Edge | ½ Edge | ||||
| SP-E3S | 32-36T | 500 | 1,300 | 500mm x 500mm | |
| SP-E3L | 39-49T | 500 | 1,300 | 20% | 600mm x 600mm |
| SP-E3N | 39-49T | 600 | 1,500 | 20% | 600mm x 600mm |
| SP-E3M | 39-49T | 700 | 1,800 | 20% | 600mm x 600mm |
| SP-E4L | 44-49T | 800 | 1,900 | 18% | 600mm x 600mm |
| SP-E4LS | 44-49T | 800 | 1,900 | 18% | 600mm x 600mm |
| SP-E4N | 48-49T | 1,000 | 2,200 | 18% | 600mm x 600mm |
| SP-E4M | 48-49T | 1,200 | 2,300 | 20% | 600mm x 600mm |
| SP-E4E | 48-49T | 1,500 | 3,200 | 18-20% | 600mm x 600mm |
| SP-E4U | 48-49T | 1,600 | 3,800 | 18-20% | 600mm x 600mm |
| SP-E4US | 48-49T | 2,000 | 3,800 | 18-20% | 600mm x 600mm |
| SP-E2N | 48-49T | 2,500lbs | 5,100lbs | 18-20% | 24in x 24in |
| SP-E2M | 48-49T | 3,086lbs | 6,393lbs | 18-20% | 24in x 24in |

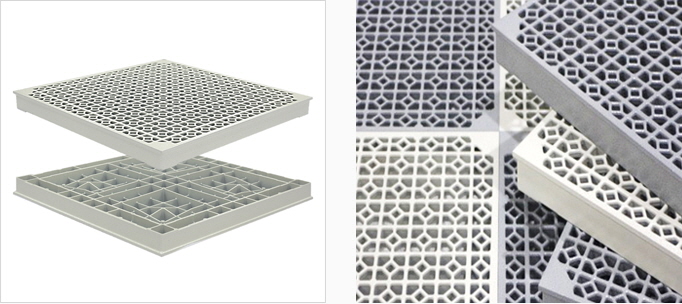

ALUMINUM GRATED PANEL
GRATED PANEL
ハイテク装備Set-up後に発生できる特定地域の発熱による問題点および寒流空気の防止を目的とOpen Ratio 50%以上の製品で装備の周辺や人員動線などに設置して全体的な空気の流れを円滑に維持します。
ハイテク装備Set-up後に発生できる特定地域の発熱による問題点および寒流空気の防止を目的とOpen Ratio 50%以上の製品で装備の周辺や人員動線などに設置して全体的な空気の流れを円滑に維持します。
製品の仕様
風量調整が必要な場所およびその適正荷重が要求される位置に設置される製品で、Holes SizeによってOpen Ratioの変更の生産が可能とし、AL.Damper付きで開口率を最小限に維持できるように工夫された製品です。
GRATED PANEL
Model
Thickness
Concentrated Load (jgf)
Ultimate Load (kgf)
Open Ratio
Note
½ Edge
½ Edge
SG-E3M
41-51T
700
1,900
51%
600mm x 600mm
SG-E4N
50-51T
1,000
2,200
51%
600mm x 600mm
SG-E2N
50-51T
2,200lbs
4,400lbs
51%
24in x 24in
風量調整が必要な場所およびその適正荷重が要求される位置に設置される製品で、Holes SizeによってOpen Ratioの変更の生産が可能とし、AL.Damper付きで開口率を最小限に維持できるように工夫された製品です。
| Model | Thickness | Concentrated Load (jgf) | Ultimate Load (kgf) | Open Ratio | Note |
|---|---|---|---|---|---|
| ½ Edge | ½ Edge | ||||
| SG-E3M | 41-51T | 700 | 1,900 | 51% | 600mm x 600mm |
| SG-E4N | 50-51T | 1,000 | 2,200 | 51% | 600mm x 600mm |
| SG-E2N | 50-51T | 2,200lbs | 4,400lbs | 51% | 24in x 24in |
