Access Floor Panel
- Access Floor Panel
- 에스비테크는 최신, 최고 사양의 설비 및 자동화 시스템 생산라인을 구축하였고, 전체 공정은 실시간 모니터링을 통해서 엄격하게 품질관리하고 있으며, 최고의 품질로 고객사에 공급하고 있습니다.
- Access Floor Panel 제품군
- Access Floor Panel은 반도체 제조시설은 물론, 각종 의료시설, 유통시설, 데이터 센터, 항공시설 등 다양한 분야에서 폭 넓게 사용되고 있습니다.

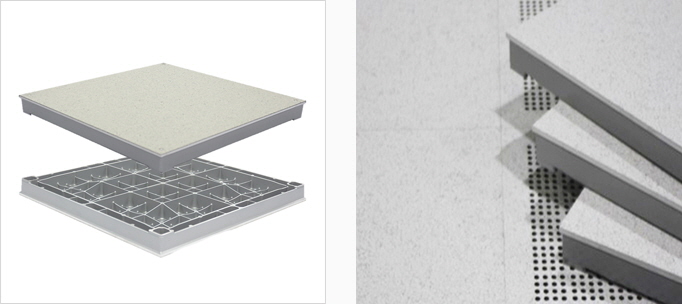

ALUMINUM BLIND PANEL
BLIND PANEL
High Tech 산업의 발전과 함께 고하중 장비의 안정적인 운영을
위하여 Raised Access Floor 종류 중 최대 하중을 지탱할 수 있는
제품입니다.
High Tech 산업의 발전과 함께 고하중 장비의 안정적인 운영을 위하여 Raised Access Floor 종류 중 최대 하중을 지탱할 수 있는 제품입니다.
제품사양
격자형 구조 및 상부면의 일체형 구조로 힘의 분산을 극대화 할 수 있도록 알루미늄을 초고밀도로 주조하여 첨단 장비 및 고하중장비의 운영에 가장 적합하게 설계되어 있으며, 안정적인 이동성, 기존 제품과의 완벽한 호환성, 상부 마감재의 선택이 용이합니다.
BLIND PANEL
Model
Thickness
Concentrated Load (jgf)
Ultimate Load (kgf)
Note
½ Edge
½ Edge
SB-E3S
32-36T
600
1,500
500mm x 500mm
SB-E3L
39-49T
550
1,400
600mm x 600mm
SB-E3N
39-49T
650
1,600
600mm x 600mm
SB-E3M
39-49T
800
2,000
600mm x 600mm
SB-E4L
44-49T
850
2,000
600mm x 600mm
SB-E4LS
44-49T
850
2,000
600mm x 600mm
SB-E4N
48-49T
1,000
2,300
600mm x 600mm
SB-E4M
48-49T
1,200
2,400
600mm x 600mm
SB-E4E
48-49T
1,500
3,300
600mm x 600mm
SB-E4U
48-49T
1,800
4,000
600mm x 600mm
SB-E4US
48-49T
2,000
4,000
600mm x 600mm
SB-E2N
48-49T
2,700lbs
5,400lbs
24in x 24in
SB-E2M
48-49T
3,306lbs
6,614lbs
24in x 24in
격자형 구조 및 상부면의 일체형 구조로 힘의 분산을 극대화 할 수 있도록 알루미늄을 초고밀도로 주조하여 첨단 장비 및 고하중장비의 운영에 가장 적합하게 설계되어 있으며, 안정적인 이동성, 기존 제품과의 완벽한 호환성, 상부 마감재의 선택이 용이합니다.
| Model | Thickness | Concentrated Load (jgf) | Ultimate Load (kgf) | Note |
|---|---|---|---|---|
| ½ Edge | ½ Edge | |||
| SB-E3S | 32-36T | 600 | 1,500 | 500mm x 500mm |
| SB-E3L | 39-49T | 550 | 1,400 | 600mm x 600mm |
| SB-E3N | 39-49T | 650 | 1,600 | 600mm x 600mm |
| SB-E3M | 39-49T | 800 | 2,000 | 600mm x 600mm |
| SB-E4L | 44-49T | 850 | 2,000 | 600mm x 600mm |
| SB-E4LS | 44-49T | 850 | 2,000 | 600mm x 600mm |
| SB-E4N | 48-49T | 1,000 | 2,300 | 600mm x 600mm |
| SB-E4M | 48-49T | 1,200 | 2,400 | 600mm x 600mm |
| SB-E4E | 48-49T | 1,500 | 3,300 | 600mm x 600mm |
| SB-E4U | 48-49T | 1,800 | 4,000 | 600mm x 600mm |
| SB-E4US | 48-49T | 2,000 | 4,000 | 600mm x 600mm |
| SB-E2N | 48-49T | 2,700lbs | 5,400lbs | 24in x 24in |
| SB-E2M | 48-49T | 3,306lbs | 6,614lbs | 24in x 24in |

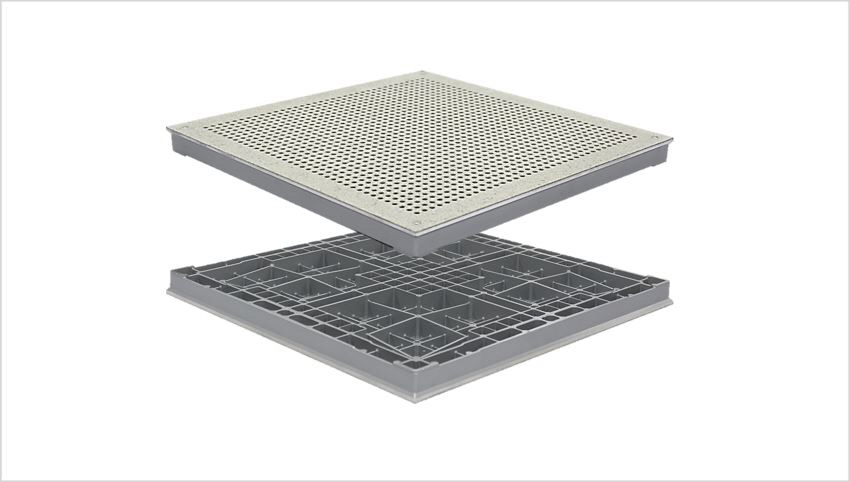

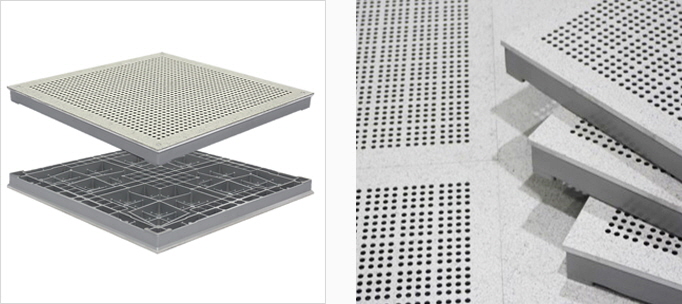

ALUMINUM PERFORATED PANEL
PERFORATED PANEL
Clean Room내 Air Flow System 운영을 위한 제품으로
알루미늄을 초고밀도로 주조 후 상부면을 Perforating하는
제품으로 Holes 가공 후에도 완벽한 전도성을 유지합니다.
Clean Room내 Air Flow System 운영을 위한 제품으로 알루미늄을 초고밀도로 주조 후 상부면을 Perforating하는 제품으로 Holes 가공 후에도 완벽한 전도성을 유지합니다.
제품사양
풍량 조절이 필요한 장소 및 적정하중이 요구되는 위치에 설치되는 제품으로, Holes Size에 따라 Open Ratio의 변경 생산이 가능하며 AL. Damper 부착으로 개구율을 최소로 유지 가능하도록 고안된 제품입니다.
PERFORATED PANEL
Model
Thickness
Concentrated Load (jgf)
Ultimate Load (kgf)
Open Ratio
Note
½ Edge
½ Edge
SP-E3S
32-36T
500
1,300
500mm x 500mm
SP-E3L
39-49T
500
1,300
20%
600mm x 600mm
SP-E3N
39-49T
600
1,500
20%
600mm x 600mm
SP-E3M
39-49T
700
1,800
20%
600mm x 600mm
SP-E4L
44-49T
800
1,900
18%
600mm x 600mm
SP-E4LS
44-49T
800
1,900
18%
600mm x 600mm
SP-E4N
48-49T
1,000
2,200
18%
600mm x 600mm
SP-E4M
48-49T
1,200
2,300
20%
600mm x 600mm
SP-E4E
48-49T
1,500
3,200
18-20%
600mm x 600mm
SP-E4U
48-49T
1,600
3,800
18-20%
600mm x 600mm
SP-E4US
48-49T
2,000
3,800
18-20%
600mm x 600mm
SP-E2N
48-49T
2,500lbs
5,100lbs
18-20%
24in x 24in
SP-E2M
48-49T
3,086lbs
6,393lbs
18-20%
24in x 24in
풍량 조절이 필요한 장소 및 적정하중이 요구되는 위치에 설치되는 제품으로, Holes Size에 따라 Open Ratio의 변경 생산이 가능하며 AL. Damper 부착으로 개구율을 최소로 유지 가능하도록 고안된 제품입니다.
| Model | Thickness | Concentrated Load (jgf) | Ultimate Load (kgf) | Open Ratio | Note |
|---|---|---|---|---|---|
| ½ Edge | ½ Edge | ||||
| SP-E3S | 32-36T | 500 | 1,300 | 500mm x 500mm | |
| SP-E3L | 39-49T | 500 | 1,300 | 20% | 600mm x 600mm |
| SP-E3N | 39-49T | 600 | 1,500 | 20% | 600mm x 600mm |
| SP-E3M | 39-49T | 700 | 1,800 | 20% | 600mm x 600mm |
| SP-E4L | 44-49T | 800 | 1,900 | 18% | 600mm x 600mm |
| SP-E4LS | 44-49T | 800 | 1,900 | 18% | 600mm x 600mm |
| SP-E4N | 48-49T | 1,000 | 2,200 | 18% | 600mm x 600mm |
| SP-E4M | 48-49T | 1,200 | 2,300 | 20% | 600mm x 600mm |
| SP-E4E | 48-49T | 1,500 | 3,200 | 18-20% | 600mm x 600mm |
| SP-E4U | 48-49T | 1,600 | 3,800 | 18-20% | 600mm x 600mm |
| SP-E4US | 48-49T | 2,000 | 3,800 | 18-20% | 600mm x 600mm |
| SP-E2N | 48-49T | 2,500lbs | 5,100lbs | 18-20% | 24in x 24in |
| SP-E2M | 48-49T | 3,086lbs | 6,393lbs | 18-20% | 24in x 24in |

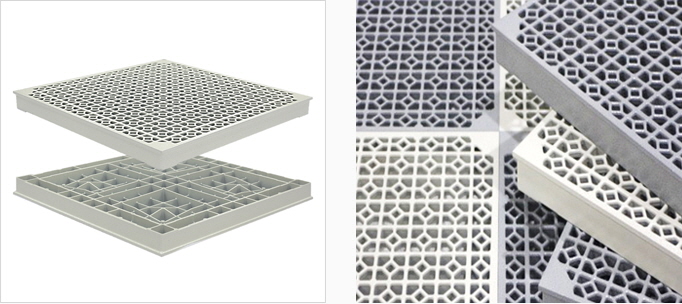

ALUMINUM GRATED PANEL
GRATED PANEL
High Tech 장비 Set-up 후 발생 될 수 있는 특정지역의 발열에
의한 문제점 및 한류공기의 방지를 목적으로 Open Ratio 50%
이상 되는 제품으로 장비 주변이나 인원 동선 등에 설치하여
전체적인 공기 흐름을 원활히 유지합니다.
High Tech 장비 Set-up 후 발생 될 수 있는 특정지역의 발열에 의한 문제점 및 한류공기의 방지를 목적으로 Open Ratio 50% 이상 되는 제품으로 장비 주변이나 인원 동선 등에 설치하여 전체적인 공기 흐름을 원활히 유지합니다.
제품사양
풍량 조절이 필요한 장소 및 적정하중이 요구되는 위치에 설치되는 제품으로, Holes Size에 따라 Open Ratio의 변경 생산이 가능하며 AL. Damper 부착으로 개구율을 최소로 유지 가능하도록 고안된 제품입니다.
GRATED PANEL
Model
Thickness
Concentrated Load (jgf)
Ultimate Load (kgf)
Open Ratio
Note
½ Edge
½ Edge
SG-E3M
41-51T
700
1,900
51%
600mm x 600mm
SG-E4N
50-51T
1,000
2,200
51%
600mm x 600mm
SG-E2N
50-51T
2,200lbs
4,400lbs
51%
24in x 24in
풍량 조절이 필요한 장소 및 적정하중이 요구되는 위치에 설치되는 제품으로, Holes Size에 따라 Open Ratio의 변경 생산이 가능하며 AL. Damper 부착으로 개구율을 최소로 유지 가능하도록 고안된 제품입니다.
| Model | Thickness | Concentrated Load (jgf) | Ultimate Load (kgf) | Open Ratio | Note |
|---|---|---|---|---|---|
| ½ Edge | ½ Edge | ||||
| SG-E3M | 41-51T | 700 | 1,900 | 51% | 600mm x 600mm |
| SG-E4N | 50-51T | 1,000 | 2,200 | 51% | 600mm x 600mm |
| SG-E2N | 50-51T | 2,200lbs | 4,400lbs | 51% | 24in x 24in |
